  • 產品名稱：防爆熱電偶/阻WRNK-26F,WZPKN-24F,WZPKN-10
  • 瀏覽：
  • 添加時間：2015-05-26 15:22:30
  • 推薦度：
  •
產品介紹：



防爆熱電偶/阻WRNK-26F,WZPKN-24F,WZPKN-10



產品名稱：防爆熱電偶/阻WRNK-26F,WZPKN-24F,WZPKN-10
產品編號：Pro20091021112954
產品型號：WZ系列
更新時間：2009.10.21
企業單位：南京昌暉
更多產品圖片：



產品詳細介紹：

防爆熱電阻

應用

 　
    通常和顯示儀表、記錄儀表、電子計算機等配套使用。直接測量生產現場存在碳氫化合物等爆炸的0～500℃范圍內液體、蒸汽和氣體介質以及固體表面溫度。

 特點

 　

  ●壓簧式感溫元件，抗振性能好；
  ●測量范圍大；
  ●毋須補償導線，節省費用；
  ●進口薄膜電阻元件，性能可靠穩定。

 　

 工作原理

 　

     防爆熱電阻利用間隙隔爆原理，設計具有足夠強度的接線盒等部件，將所有會(huì )產生火花、電弧和危險溫度的零部件都密封在接線盒腔內，當腔內發生爆炸時，能通過接合面間隙熄火和冷卻，使爆炸后的火焰和溫度傳不到腔外，從而進行測溫。

 主要技術參數

 　

    ●產品執行標準
    IEC751
    JB/T8622－1997
    JB/T9623－1997
    JB/T5518-91

 　

 常溫絕緣電阻

 　

    防爆熱電阻在環境溫度為15～35℃，相對濕度不大于80%，試驗電壓為10～100V(直流)電極及外套管之間的絕緣電阻≥100MΩ.m。

 測溫范圍及允差

 　

    ●測溫范圍及允差

 　
型號
分度號
測量范圍
精度等級
允許偏差
WZPN
Pt100
-200～+500
A級
±(0.15+0.002|t|)
B級
±(0.30+0.005|t|)
WZCN
Cu50
Cu100
-50～+100
-
±(0.30+0.006|t|)

注：t為感溫元件實測溫******值。

    ●取證一覽表

 　
防爆級別 防爆證號 認證機構
dIIB T4 GYB96451 NEPSI
dIIB T4 GYB96452 NEPSI
dII CT5 GYB98338 NEPSI
dII CT5 GYB97198 NEPSI
iaIICT6 GYB99413 NEPSI

       注：NEPSI防爆認證系******級儀器儀表防爆安全監督檢驗站。

    ●防爆分組形式

 　

點擊看大圖
     ○電氣設備類別
     Ⅰ類——煤礦井下用電氣設備
     Ⅱ類——工廠用電氣設備
     ○防爆等級
     防爆熱電偶的防爆等級按其使用于爆炸性氣體混合物***大安全間隙分為A、B、C三級。
類別 級別 ***大試驗安全間隙（MESG）mm
II A 0.9≤MESG
B 0.5＜MESG＜0.9
C MESG≤0.5
　

   ○溫度組別
   防爆熱電偶的溫度組別按其外露部分允許***高表面溫度分為T(mén)1～T6。
溫度組別 允許***高表面溫度℃
T1 450
T2 300
T3 200
T4 135
T5 100
T6 85

    ●防爆級別
    ●EXd II□T□
    ●Exia II□T□
    ●防護等級：IP65

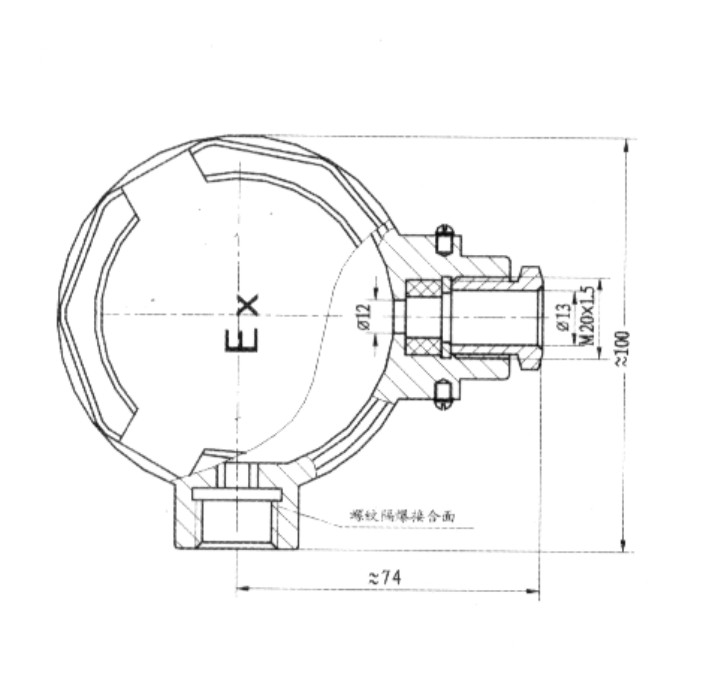

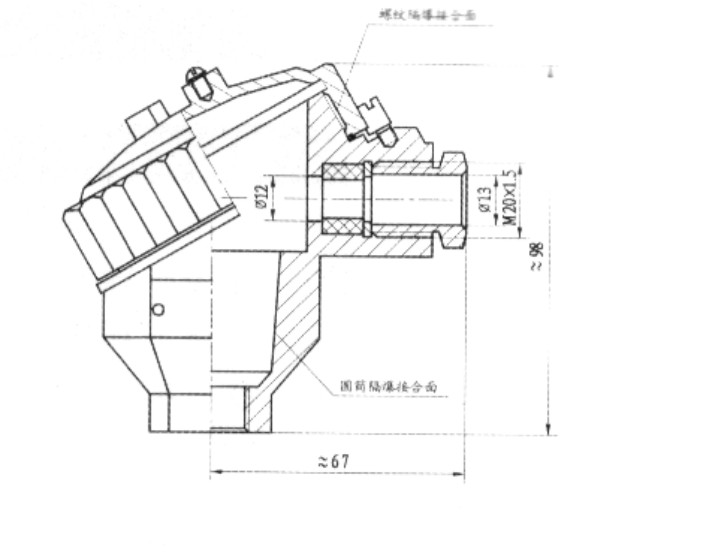

 接線盒形式

 　

    ●dⅡBT□級

     ●dⅡCT□級

點擊看大圖

點擊看大圖

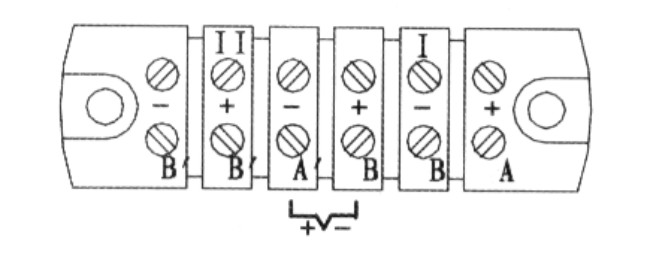

 安裝端子形式

 　

點擊看大圖

點擊看大圖

選型須知

 　

       1）型號
       2）分度號
       3）防爆等級
       4）精度等級
       5）安裝固定形式
       6）保護管材質
       7）長度或插入深度
       例例A：防爆熱電阻，Pt100型，固定螺紋M27×2，防爆等級dⅡBT4級，保護管316，插入深度300mm。WZP-240，Pt100，L=450×300，dⅡBT4 溫度變送器0.5級，保護管316，螺紋M27×2。

點擊看大圖    點擊看大圖

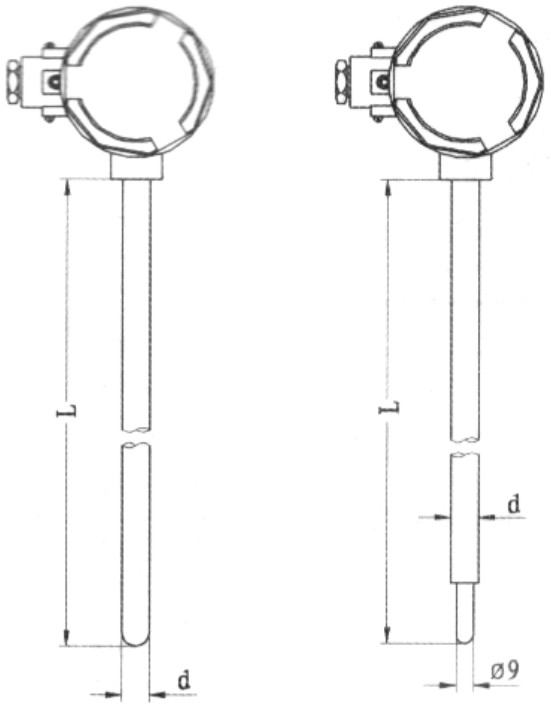

無固定裝置熱電偶

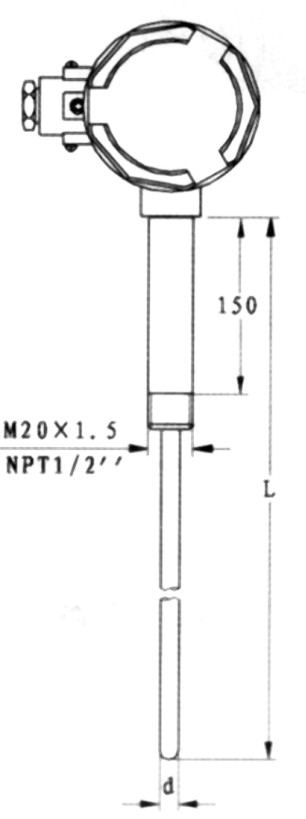

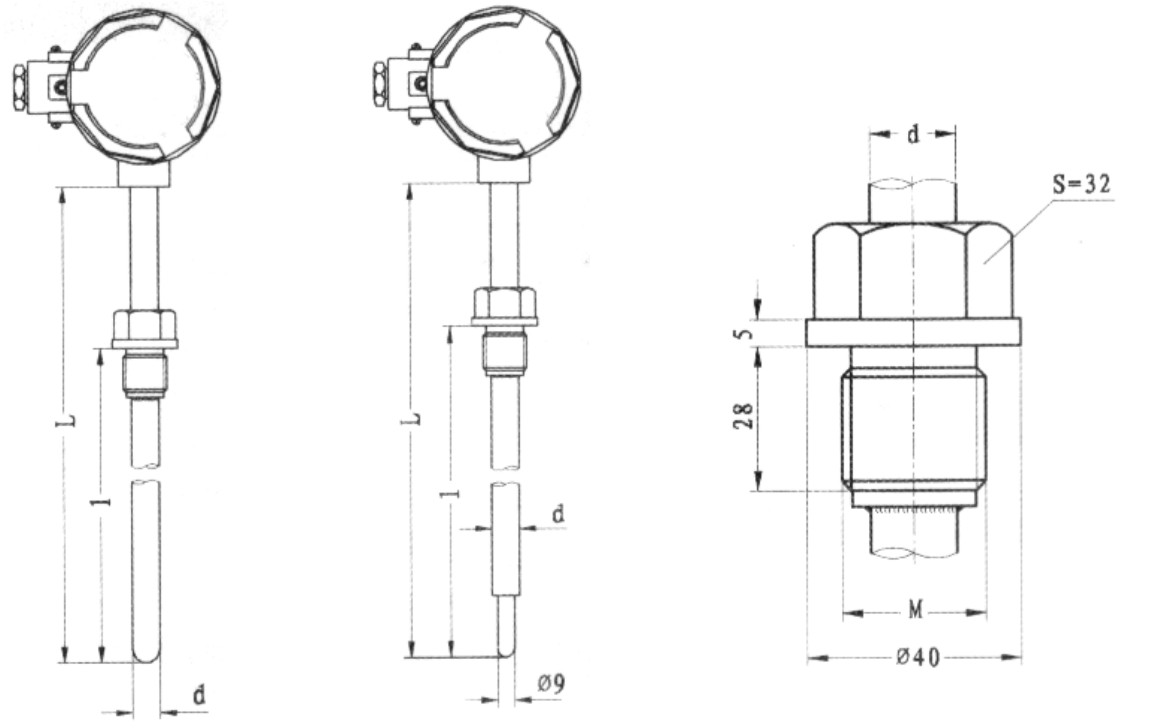

固定螺紋式熱電偶

點擊看大圖

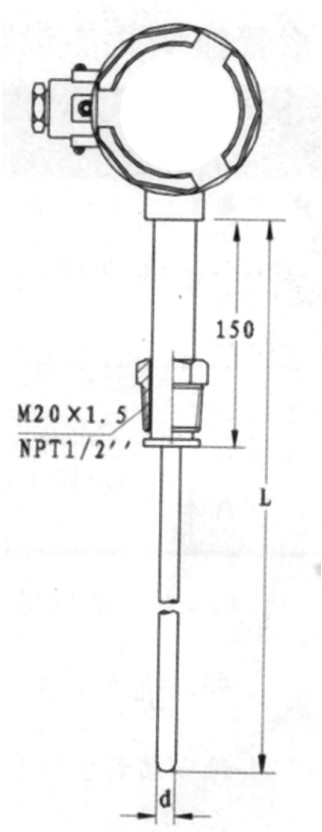

固定螺紋式熱電偶

點擊看大圖
活絡(luò )管接頭式熱電阻

點擊看大圖
直形管接頭式熱電阻

點擊看大圖
固定螺紋管接頭式熱電阻
活動螺紋管接頭式熱電阻
