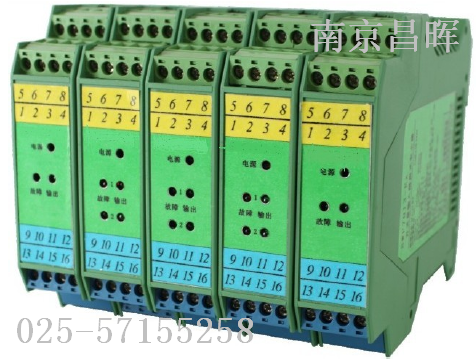

- 產品名稱：昌暉SWP-M30系列數學運算模塊
- 瀏覽：
- 添加時間：2015-08-18 16:07:49
- 推薦度：
產品介紹：
SWP-M30系列智能變送單元可帶雙通道，并且可組成不同系列模塊的組合：熱電阻/熱電偶溫度變送模塊、電壓/電流/頻率轉換模塊、配電模塊[它給二線制變送器提供電壓的同時，接收來自變送器的與差壓、壓力、液面等成比例的4-20mA DC輸出信號]、數學運算模塊[它將輸入信號進行數學運算（開方、加減、乘除、比值等）后，轉換為隔離的1-5V或4-20mA 信號輸出]。
規 格
說 明
功 能
·多種傳感器輸入功能：20種輸入方式 ·高精度: ±0.2F.S或±0.3F.S
·多種輸出功能:Relay,SSR,SCR ·通訊功能:RS232,RS485
·變送(PV)輸出:DCV,DCI ·饋電輸出:DC24V，DC12V,DC5V
電 源
90-260VAC 50/60Hz 24VDC
功率消耗
6VA
顯示類型
7段LED顯示 [PV顯示紅色] [SV顯示綠色]
顯示精度
±0.2%F.S
設定類型
面板按鍵設定
輸入
熱電偶
K(CA),J(IC),B(PP),E(CR),T(CC),S(PR),W(TT)
RTD
Cu50,Pt100,Pt100.1
模擬信號
0-5VDC,1-5VDC,0-10mADC,4-20mADC
輸出
繼電器
250VAC 5A
SSR
24VDC ±3V 30mA Max
SCR
400V/0.5A
電流
0-20mADC,4-20mADC 負載≤500Ω (PV 傳送值)
電壓
0-5VDC,1-5VDC 負載≤250Ω (PV 傳送值)
饋電輸出
DC24V,DC12V,DC5V 30mA Max.
通訊
功能
PV值,EV狀態,MODBUS協議,SWPBUS協議
波特率
300-9600bps
接口
RS232，RS485，TTL電平（面板）
報警輸出
帶回差報警輸出 ON/OFF 全量程
采樣時間
0.5秒
耐壓
AC 2000V 50/60Hz 1分鐘
抗振動
0.75mm的振幅,頻率為10-55Hz X,Y,Z方向各2小時
絕緣強度
Min.100MΩ(at DC500V)
抗干擾
電快速瞬變脈沖群干擾±2kV
記憶保持
約:10年.(使用無電壓半導體記憶型)
環境溫度
-10~50℃(未結冰狀態)
儲存溫度
-20~60℃(未結冰狀態)
環境濕度
35-85%RH
外形尺寸
132×50×86mm
重量
240-400g
